Yliopistokeskuksen ruokala Saksan Schwäbisch Gmündissä

Yliopistokeskuksen ruokala Saksan Schwäbisch Gmündissä sai tyylikkään kattorakenteen, joka sulautuu täydellisesti maisemaan. Uusi rakennus on monitoimisali, jossa ruokaillaan päivällä ja järjestetään illalla tapahtumia ja tilaisuuksia. Liebel/Architekten-toimiston suunnittelemassa kattorakenteessa käytettiin Metsä Woodin Kerto® LVL -tuotteita.

Rakennus on sijoitettu notkelmaan ja osittain maantason alapuolelle. Kävijät näkevät saapuessaan maisemaan sulautuvan katon, joka näyttää kelluvan maisemassa. Toimivan muotoilun lisäksi katolla on muitakin tehtäviä. Metsä Woodin Kerto LVL -tuotesarjan Q-levyt ja S-palkit mahdollistivat poikkeuksellisen kattorakenteen.

Puinen arinakattorakenne

Rakennuksessa haluttiin käyttää mahdollisimman paljon luonnonmateriaaleja ja tehdä siitä energiatehokas. ”Siksi päätimme tehdä katon puusta”, sanoo arkkitehti ja projektipäällikkö Steffen Kainzbauer Liebel/Architekten-toimistosta. ”Kattorakenteen suunnitteli eri alojen asiantuntijoista koostuva seitsemänhenkinen työryhmä”, Kainzbauer kertoo.

Rakennuksessa on teräspilarien tukema puinen ristikkorakenne, joka toteutettiin käyttäen Kerto® LVL Q-levyjä ja S-palkeja.

Kantavaa ja mittatarkkaa Kerto LVL:ää käytettiin projektissa palkkeina sekä katto- ja lattialevyinä. Kertopuun ansiosta palkkien ja sisäkaton pinta on visuaalisesti on yhtenäinen. Kattorakenteessa on käytetty palkkeina vain 10–12 cm leveitä Kerto LVL -palkkeja, jotka pitävät hyvin muotonsa. ”Sirot Kerto-palkit toimivat kantavina rakenteina ja Kerto-levyt tuovat lisää jäykkyyttä kattoon”, kertoo Mark Lukas Dr. Ing. Hottmann -insinööritoimistosta.

Stability without steel bracing

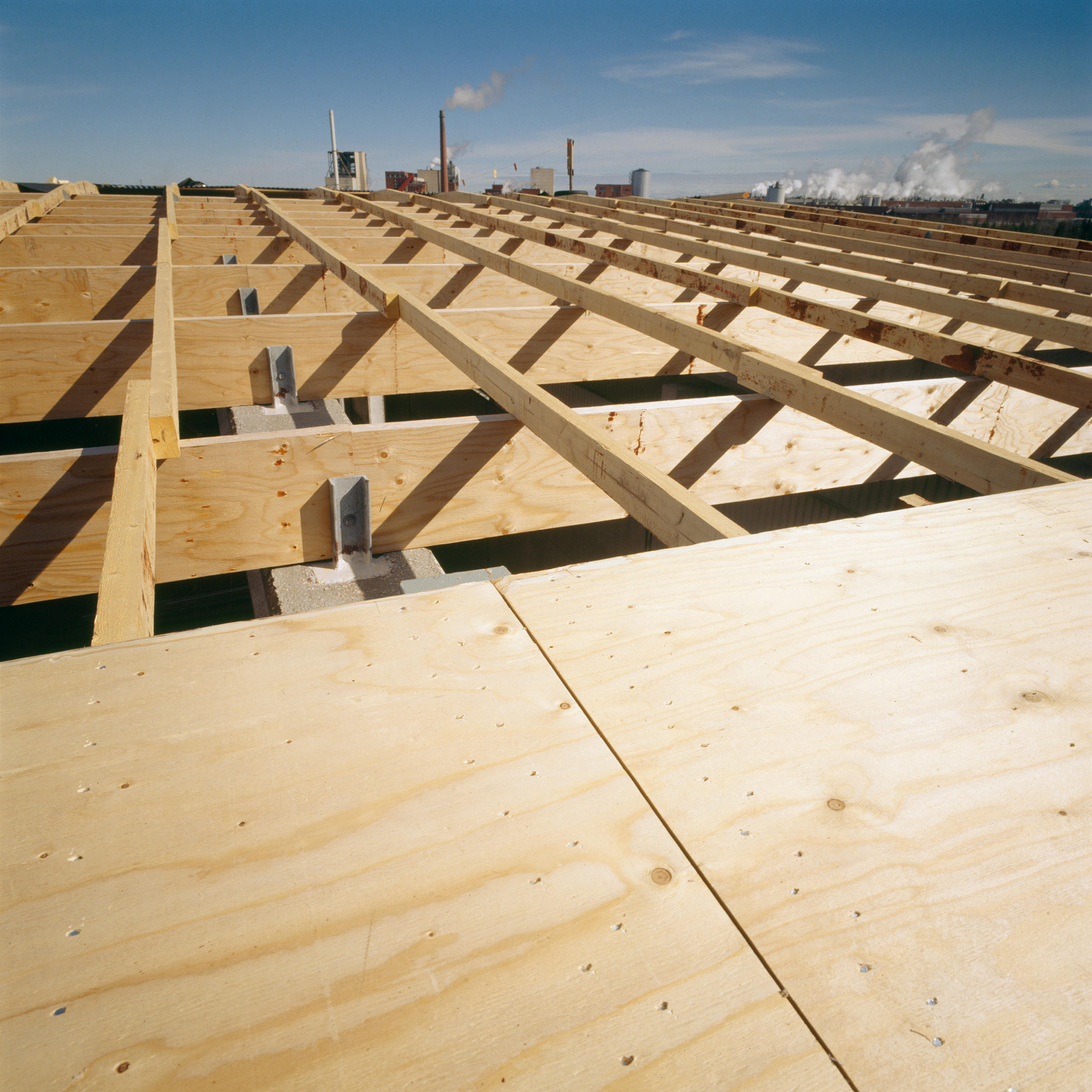

Kattorakenne jaettiin pää- ja sekundääripalkkeihin. Koko kattorakenne jäykistettiin Kerto LVL Q-kattolevyillä, joiden paksuus on vain 69 mm. Niiden ansiosta teräsjäykisteitä ei tarvittu.

Q-levyistä rakennettiin riippukattorakenne, joka varjostaa kesällä ja päästää valoa sisään talvella, kun aurinko on matalalla. Sen ansiosta rakennus ei myöskään kuumene kesällä suurista ikkunapinnoista huolimatta.

Liitokset piiloon katseilta

Kantavan rakenteen liitokset suunniteltiin innovatiivisesti. Metsä Woodilla on hyväksynnät liimattujen tankojen käytölle Q-levyissä sekä puuruuvien käytölle Q-levyissä ja S-palkeissa. Suunnittelijat ja rakennusinsinöörit käyttivät liitoksissa molempia menetelmiä. Näin ruuviliitännät saatiin piiloon katon sisäpuolella.

Lisäksi kattolevyn päälle luotiin asennustila. Liimatut kierremutterit on ruuvattu vaakasuoriin terästukiin. ”Siten pystyimme ripustamaan suuria kuormia”, toteaa Kainzbauer. Kerto LVL:n erinomaisesta kantavuudesta oli jälleen suurta etua liitoksissa.

Toimiva ja tehokas kattoratkaisu Kerto LVL:stä

Myös kattorakenteen paloturvallisuus ratkaistiin Kerto LVL -kattolevyillä. Jäykistyksen lisäksi 69 mm:n paksuinen levy antaa 30 minuutin palonsuojauksen (F30). Paloturvallisuusvaatimukset täytettiin asentamalla ruuviliitännät F30-paloluokan kattolevyn taakse kattorakenteen yläosan asennustilassa.

Fast, light and green

Projekti oli mittava haaste kaikille osallistujille, mutta vahvan sitoutumisen ansiosta se saatiin päätökseen 15 kuukaudessa. Suunnittelutiimi loi ja toteutti Q-levyistä ja S-palkeista tyylikkään ratkaisun – ainutlaatuisen kattorakenteen, joka täyttää kestävän kehityksen, muotoilun ja toiminnallisuuden vaatimukset. Myös Holzbau Moßhammer -yrityksen puuseppien työpanos oli merkittävä.

Kattorakenteen toteutus vaati erityistä tarkkuutta: halkaisija on 33 metriä, mutta vain yhden senttimetrin toleranssi sallittiin. Projekti vietiin läpi puuseppämestareiden Gerhard Moßhammerin ja Roland Brändlen johdolla, ja tilava ruokasali valmistui hyvin aikataulussa.
