Opdrachtgever wilde ‘iets anders, iets nieuws’ voor zijn nieuwe zakelijke uitdaging. Samen met de architect en aannemer Hobo koos hij bewust voor een dragende constructie van houten Kerto LVL spanten en een glazen omhulsel.
De spanten zijn zogenaamde drie-scharnier-spanten. Toepassing van Kerto geeft een grote mate van vrijheid in ontwerp en de mogelijkheid van het toepassen van grote overspanningen. Het hoogwaardige basismateriaal leent zich voor zeer slanke en stijve kolommen en liggers. Door de hoge dichtheid en de dwars fineren in Kerto LVL Q-panel hebben ook de hoekverbindingen een zeer hoge sterkte. Dit zorgt dat niet de verbindingen maar de overspanning met bijbehorende stijfheid maatgevend is. Daarnaast is er relatief weinig hout nodig omdat de spantbenen als een ´holle doos-constructie´ worden opgetrokken. De spanten werden volledig geprefabriceerd, zodat de constructie relatief snel kon worden geplaatst.
De verbindingsconstructie is uitgevoerd in verzinkt staal, waarbij de stabiliteit wordt behaald door een samenspel van moment vaste verbindingen van de houten spanten i.c.m. stalen Willems Ankers in de achtergevel en het dak.
Natuurlijk zorgt een houten constructie ook voor een warm en aangenaam binnenklimaat.
Glasconstructie
Om de verbondenheid met het omliggende gebied te accentueren koos de uitbater voor een complete glazen constructie rondom. Warm van binnen in de zomer?
Ten behoeve van natuurlijke ventilatie kan de nok tweezijdig open gezet worden in combinatie met een vouwwand van 10 meter in de voorgevel, zegt Derk Hobo van D. Hobo & Zn. Bouwwerken BV. Hierdoor kan warme, opstijgende lucht, via de nok ontsnappen. Deze aannemer heeft zich gespecialiseerd in kassenbouw, maar weet dit prima te combineren met burgerlijke- en utiliteitsbouw. De dubbele nokluchting wordt met behulp van een intelligente klimaatcomputer gestuurd op onder andere neerslag, windsnelheid en binnen- en buiten temperatuur.

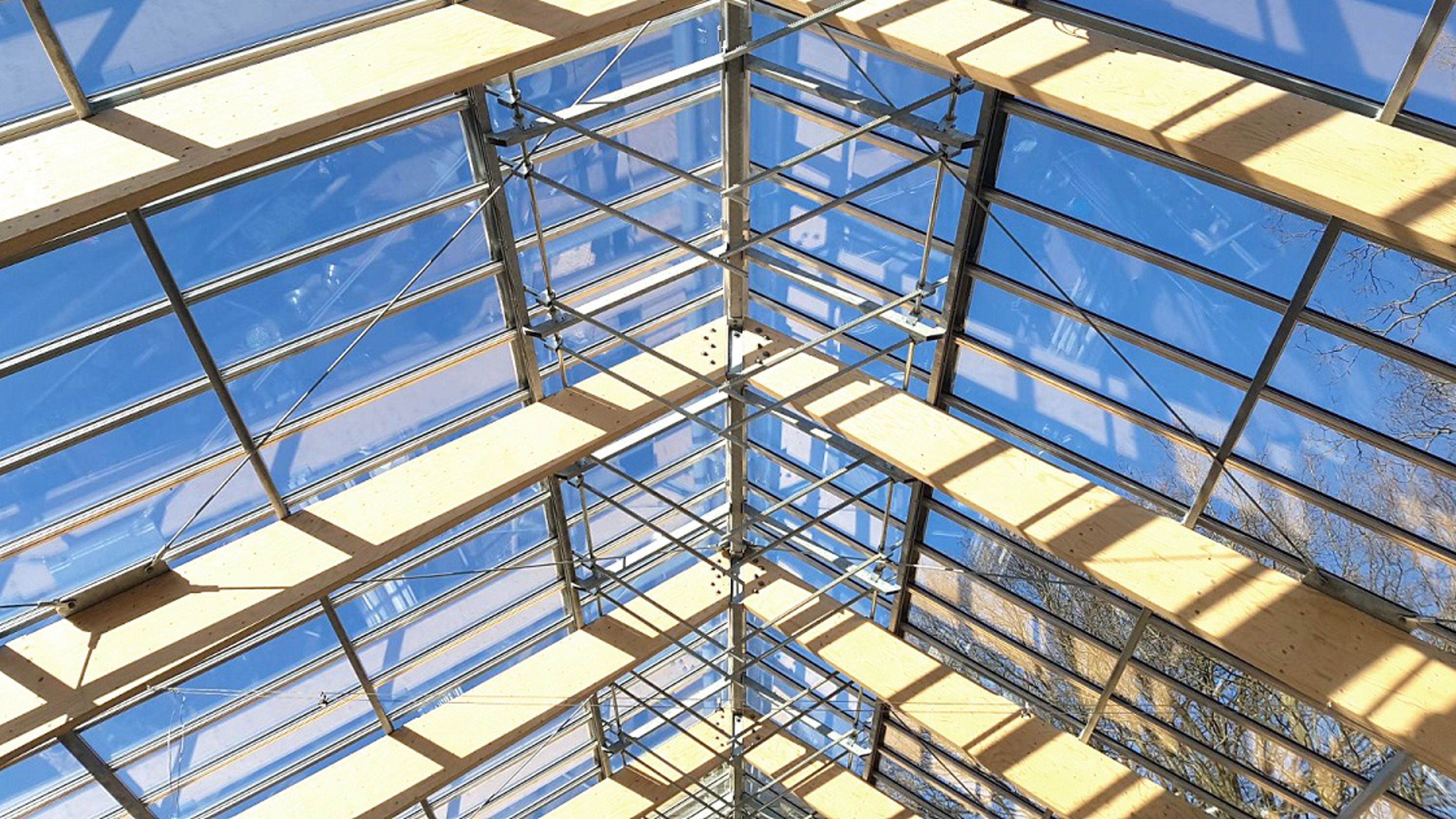

Het glazen dak is opgebouwd uit 24 mm geïsoleerde ruiten, welke voorzien zijn van gehard en gelaagd glas. Dit om een hoge(re) storm- en hagelbestendigheid te realiseren en de kans op spontane breuk of het bezwijken van de ruit tot een minimum te beperken. Omdat de overkapte buitenruimte kan worden ingezet voor evenementen worden er hoge veiligheidseisen gesteld aan de diverse bouwdelen. Dit vertaalt zich onder andere in het zwaardere kassysteem ‘Made to Measure’ ( 24/ 25 mm breed kapsysteem) in executieklasse 2.
Functioneel design
Het mooie of bijzondere in dit project is dat er weinig of geen overbodige elementen
zijn opgenomen in de gecombineerde constructie: ‘to the point’ en functioneel. Dit zorgt voor een extra mate van transparantie en voorkomt onnodige belemmeringen. Door deze combinatie optimaal uit te voeren ontstaat een licht en industrieel geheel.
Kerto LVL:
Kerto LVL is hoogwaardige gelamineerd fineerhout. Het kan op ontelbare wijzen worden toegepast; van dakbeschot tot nokgording en van vloer tot wand. Het product is 2,5x sterker dan standaard balkhout en 1,5x sterker dan constructietriplex. Door de industriële productie heeft het materiaal daarnaast een hoge maatvastheid. Het materiaal kan eenvoudig bewerkt worden, is relatief licht van gewicht en PEFC gecertificeerd. Beschikbaar in lengtes tot en met 24m!
Beeldmateriaal: https://databank.metsagroup.com/l/SFSPRn9KQRNF
Betrokken bij dit project:
Opdrachtgever : de KASERNE
Ontwerp : DAT Architecten / P. Hofmans / D. Hobo
Constructeur : Frans Spermon (hoofdconstructeur) en Ingenieursbureau Vreeswijk
Bouwsysteem / realisatie : D. Hobo & Zn. Bouwwerken BV
Kerto LVL: Metsä Wood
